方案簡介solution Introductions
1.1. 系統綜述：
初步方案建議使用磁滯測功機與HDC-1040 測功機控制器組成的測試系統如下圖所示MOTOR- TEST(HDC-1040) 馬達測試系統(HDC-1040)是一款先進的，可在計算機（Windows 7/xp/10）操作系統下進行數據采集的馬達測試軟件。由馬達測試電源（AC/DC）；工業控制計算機；電參數儀；馬達測試夾具；測試軟件；磁滯測功機等組成。MOTOR-TEST(HDC-1040)測試軟件用 LABVIEW 編寫，具有特色的測試與圖形繪制功能，可以計算并顯示多個參數（扭矩，轉速，輸出功率，電壓，電流，輸入功率，效率，轉向等）。能測試種類繁多的各式電機。憑借友好的用戶界面，它所產出的測試數據可以?xún)?chǔ)存顯示并易于轉換為表格。能夠進行扭矩開環；扭矩·轉速閉環控制，它可以根據客戶要求進行訂制。

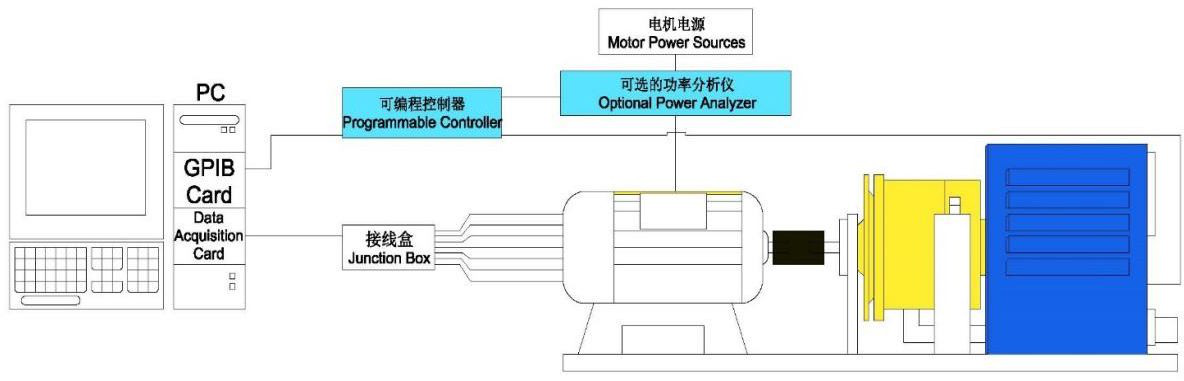

1.2. 系統框圖：

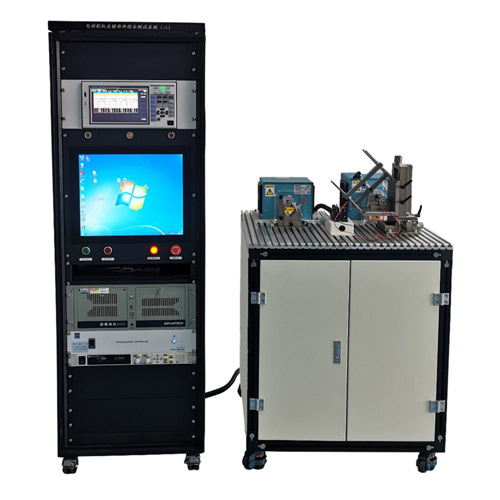

1.1.產品外觀：
1.1.

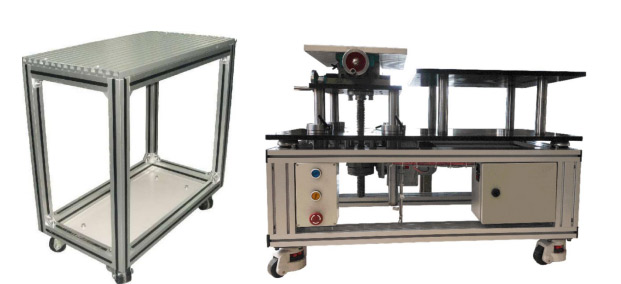

每個測試工作臺搭配一臺測功機，測試臺架如下圖
以上僅供參考具體待客戶的實際要求
1.1. 機械結構的關鍵要求，說明安裝夾具，人機工程及安全方面的要求待客戶的實際要求和電機圖紙訂制
電機測試功能，包含了電機基本運行情況的測試，同時，也可模擬不同轉速下電機的運行情況，方便用戶對電機實際應用時所遇到的情況進行預判。例如，模擬電機工況帶載運行，模擬恒扭矩狀態，可以顯示扭矩轉速相對應的變化情況。
5.1 常規參數測量（根據客戶選定）
電量參數：電壓；電流；輸入功率；功率因素等；機械參數：電機運行轉速、扭矩、輸出功率、轉向；其他參數：效率。
5.2 負載特性測試：
電機驅動系統帶動實際的負載運行時其受到的力矩不是恒定不變的，為了測試這種情況，給被測電機加載扭矩來模擬現場工況。
試驗的目的是確定電機在不同負載的情況下，電機的電壓、電流、轉速、輸出功率、功率因素、效率等參數是否在設計范圍內。
利用磁滯測功機給電機加載來測取其轉矩、轉速等參數并聯合電量參數進行測試。
5.3 轉矩轉速特性
轉矩轉速曲線是通過工控機軟件自動測試且描繪出響應的曲線，驅動電機、驅動器、系統效率的測量主要依賴于高精度功率分析儀以及測功機，通過工控機軟件自動測量且會以報表的形式自動給出。具體的測量方法以及標準如下所示：
1，全程自動測試
測試目的：描繪出電機工作區間的轉速、轉矩關系特性曲線。試方法：使用測功機作為被測電機的負載且使被測電機處于熱工作狀態，被測驅動電機控制器的直流母線工作電壓為額定電壓，設定大工作電流。實驗時測功機軟件根據設定的轉速上下限及下降速度，調節佳 PID 數值，在設定轉速區間內全程自動加載繪制成特性曲線。
2，定轉速或定扭矩測試
測試目的：指定若干個轉速點或扭矩點進行加載控制，觀察電機在指定工況下的性能指標。 測試方法：使用測功機作為被測電機的負載且使被測電機處于熱工作狀態，被測驅動電機控制器的直流母線工作電壓為額定電壓，設定大工作電流。實驗時測功機軟件根據設定的轉速點或扭矩點加載，調節佳PID 數值，根據用戶設定的加載步驟自動加載繪制成特性曲線。
3，手動加載測試
手動加載大幅壓縮了閉環負載加載時的PID 調節時間，通過開環加載的方式手動測試，實現任意負載波形動態加載，為用戶提供電機實際運行工況的真實模擬試驗。
以下用于介紹測試系統界面，如果需要測試其他功能可以訂制。
手動測試界面
在測試過程中可實時顯示 扭矩；轉速；相電壓；相電流；平均功率；視在功率；無功功率；效率； 頻率；轉向。可手動或點動保存數據。圖表能實時顯示扭矩/轉速/輸出功率等曲線?？稍O(shè)定保護電流，過壓保護，超速保護，堵轉保護等功能
合格不合格測試,合格不合格測試是適用于生產測試的一測試方式，他可設定加載步驟，加載大小， 同時可設定各個參數的上下限。能根據設定的上下限判斷測試結果并能輸出報警。能計算馬達測試次數以及不良率等。

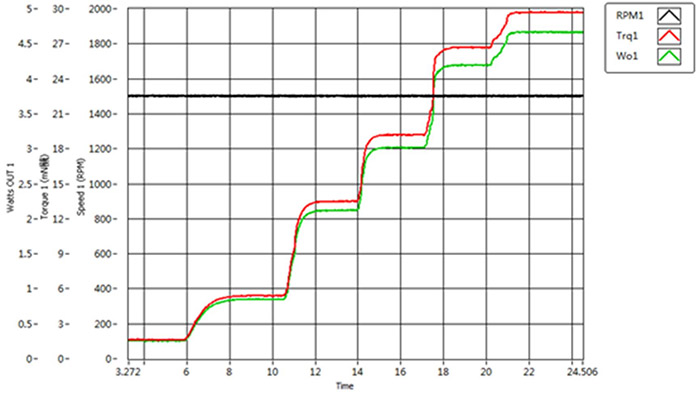

定點扭矩測試
此界面應用于電機在不同扭矩下進行測試，穩定設定的扭矩在設定的時間下內測試，另外此界面也可當壽命測試使用。
定點轉速測試（此界面只適用于電機轉速與轉矩成反比的電機）
此界面應用于電機在不同轉速下進行測試，穩定設定的轉速在設定的時間下內測試，另外此界面也可當壽命測試使用。
校正測試界面
此界面主要用于校正測功機是否準確。
全程測試界面（此界面只適用于電機轉速與轉矩成反比的電機）
在測試電機的時候隨著測功機在給電機加載時與測功機從一定負載到空載，電機測試的數據是有差異的。如同一個電機在 0 N.m 加載到 5N.m 與 5N.m 減載到 0 N.m 的特性曲線是有差異的。此界面將測試電機的加載減載整個過程，得出的數據來分析達到我們想要可靠數據。
測試數據
此界面可查看和保存測試數據

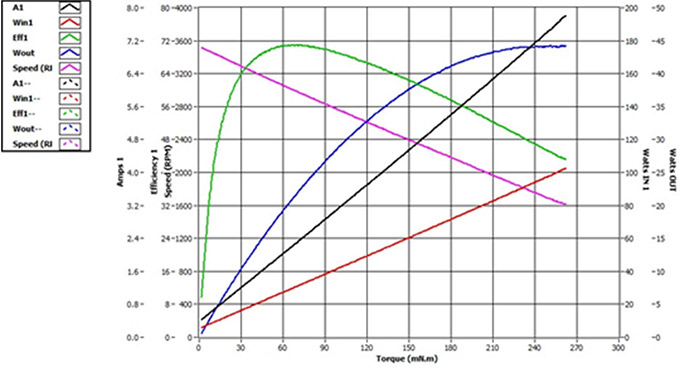

測試曲線
可以直觀明了的查看測試曲線來分析電機的性能
曲線對比
在測試不同電機的時候所以的數據都可以通過曲線來比較，更好的分析不同電機的特性。

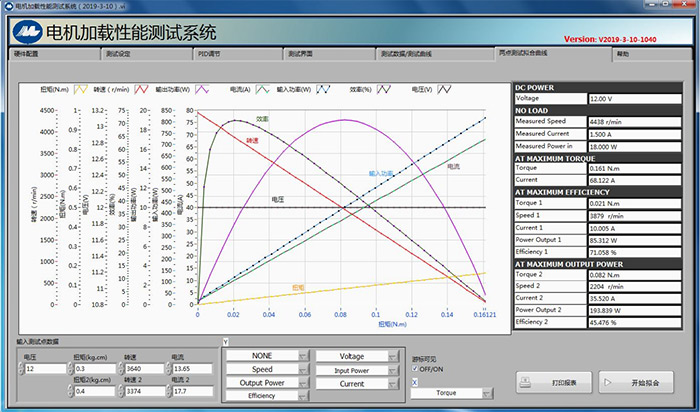

多點擬合曲線
此界面只需定點多組數據則可分析出整個電機的特性曲線，更好的解決電機在測試過程中發熱帶來測試數據不準確的解決方案。
